祁立環保:PAM自動加藥裝置技術方案
全自動三腔加藥【裝置是一種比較常見的加藥裝置,是一種具加藥、攪拌、輸送液體、自動控制與一體的成套設備,它被廣泛應用于電廠的原水、鍋爐高壓給水、油田地面集輸脫水處理系統、石油化工各種加藥系統和廢水處理系統。如投加混凝劑、磷酸鹽、氨液、石灰水、水質穩定劑(緩蝕劑)、阻垢劑、液體殺生劑等。
工藝原理

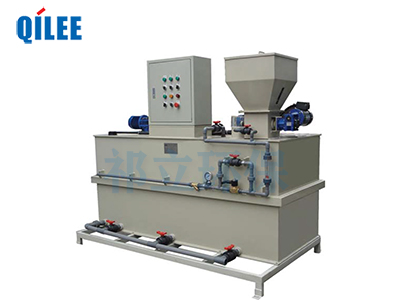

QL系列全自動三腔加藥裝置是一個智能化、全自動、連續式一體化的絮凝劑溶配及投藥裝置,配制溶液范圍為0-4000升/時,濃度為0.1%-0.5%。三腔式加藥裝置由三腔式箱體、干粉投加系統、溶液攪拌系統、控制系統、液體投加系統構成。
本裝置是粉狀(或液態)高分子凝絮劑的全自動連續配置及投加系統。干粉絮凝劑從料斗下部的螺旋推進器內進入預混器與清水進行預混,被濕潤的物料進入配制槽進行稀釋混合,按要求濃度進行配制;若為液態絮凝劑則由螺桿泵直接投加到配制槽中。配制過程中,若水量產生變化,則絮凝劑投加裝置自動跟隨水流量的變化,從而保證在整個工作過程中,配制溶液濃度不變。
配制溶液從配制槽經熟化槽再進入儲存槽,當儲存槽液位處于高位時,配制過程自動停止,加藥液過程繼續,當溶液下降到中液位時,重新自動啟動配料過程。配制槽和熟化槽均設置多槳葉攪拌器,充分保證絮凝劑的稀釋和熟化。另外,儲存槽溶液不足時會觸及下液位報警系統,所有系統均停止,須手動加藥及進水至中液位系統繼續自動運行。配制流量及濃度可通過調節進水流量和調節螺旋軸轉速來確定。
